太空堡垒HWR-00X怪兽歼击机-腿部

制作大比例怪兽歼击机，腿部的承重以及细节重设的问题是摆在眼前的一个重要课题，能不能站起来就看这篇文章了。

怪兽歼击机整体长度约41.10米，重量在战备时达到了378.5吨（M1A1主战坦克只有60多吨，这家伙顶6台多……），最大行走速度41公里/小时；

上一次做到了怪兽歼击机的驾驶舱部分，随着主体结构的不断深入制作，这个庞大机体最重要的一个问题就开始要持续考虑了，那就是整体结构的稳定性、强度和组合的方便程度，作为一个两足行走机体，只靠两条腿来支撑一个横向而且重心不在腿部的结构，腿部及相关连接轴的强度需要仔细思考，其实在这个巨大的GK作品制作的过程中，除了实际操作过程以外，还有超过1/4以上的时间在思考和尝试（甚至是睡不着爬起来半夜画草图做试验）

以下是大腿根部的连接轴的插入口部分，这个结构通过灌入树脂的方式基本做成了实心的（第一次浇注使用的树脂由于受潮，固化后收缩量较大，直接将两毫米ABS板的外框架结构拉断，作为经验教训还请大家注意）

通过这么一个将近3厘米的榫接口结构，在后来长达两年多的实际摆放过程中证实了这个结构的强度设计是没问题的；

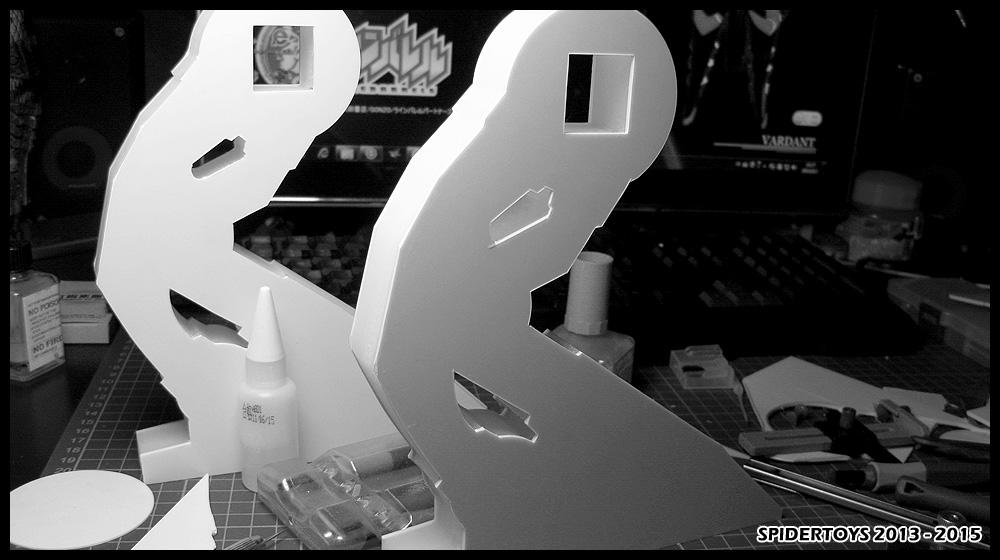

下面这两个奇怪的造型是在外面的刻字店做的，给他矢量图，帮我切了两块两厘米厚的亚克力板，这也算是为了这个稳定结构拼了，这亚克力的硬度和强度，谁用谁知道（这部分要是能靠手工切除非你有激光剑……）

至于这个亚克力到底有多难加工，在后来的处理过程中着实让我好好体验了一会，一方面用锉刀想要锉出结构来基本没可能，所以通过在外层不断加ABS板堆积层叠来制作结构；另一方面在制作脚底的结构时，用电钻打孔还好，等到用手来拧螺丝的时候真是要了亲命了……

怪兽歼击机的脚面是个弧面造型，其实之前也有朋友建议我使用热加压成型的方式来制作这些弧面造型，但是由于家里不具备这个条件，而ABS板又不像PVC在加热软化这件事上那么容易，所以改用船舶制造中的龙骨结构的方式来制作弧面；根据弧面造型来制作一些肋材，再往肋材上贴外侧板的方式来制作；

按照怪兽歼击机脚部外形结构来绘制断层肋材的平面图

根据设计图切好的各个断面的肋材

就这样搭建了一个船底的龙骨结构，不是，怪兽歼击机脚面的龙骨结构

然后往龙骨结构上做侧板，第一层侧板是粘在龙骨结构之间的，所以每一个侧板的切断面都要锉出相应的角度，总共64块板材就这么慢慢的切割，加工，粘贴，打磨进行着；从开始做侧板到完成大约花了半个月4个周末的周六日完成；

第一层侧板做好后，在外面又进行了第二层表面结构的粘贴，从图上应该可以看出来，这一层板材与第一层板材是垂直方向的方式（当然底层表面也经历了疯狂打磨），贴好后不断进行打磨修整才达到下面的效果，到这里又是半个月过去了……

最初将这个制作好的脚面放在腿的核心上的时候虽然觉得有点怪异，但是心里还是很高兴的，毕竟这第一次异型加工的问题被自己解决了，按理说后面就没什么可怕的了……

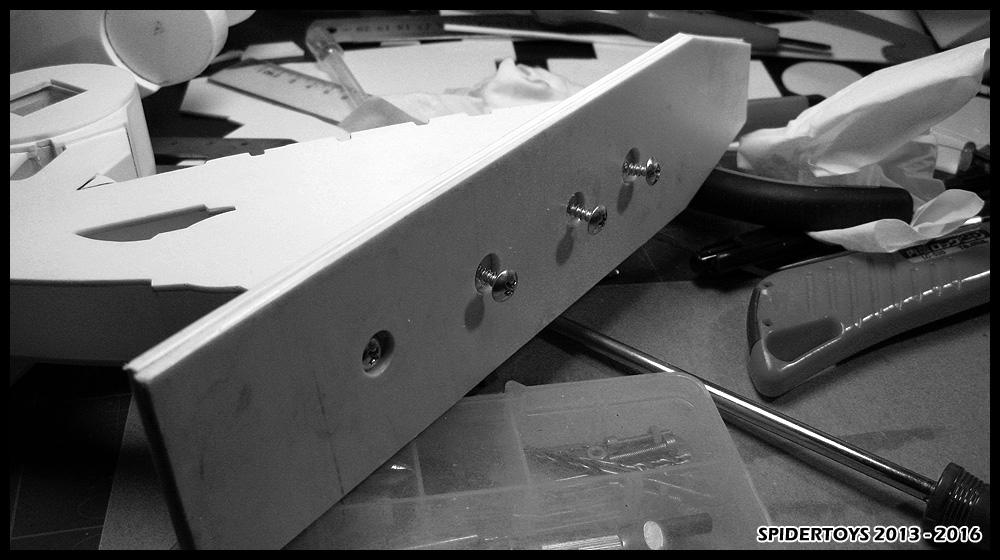

加上脚底板以后的样子（请见上方那个痛苦的拧螺丝过程）

到这个阶段成就感就慢慢来了，不再是一个光秃秃的脚面壳子，和腿部结构放在了一起

在之后的很多过程图中可能大家都会看到一些积木，因为这些积木基本也是可以用溜缝胶溶解，所以在一些结构的制作过程中，我使用积木粘在里面保证结构的稳定性；

由于机体体积太大，一些本来在小号模型上根本不存在的结构就必须考虑出来了，当这个结构只有两厘米大，没什么细节或者结构也就凑合了，但是这个“脚后跟”现在足有10厘米，谁也忍不了一个光滑没结构的大白塑料块吧；

至此脚部的大框架结构也制作的差不多了，接下来是一些相关部件的实现

反关节后面的结构

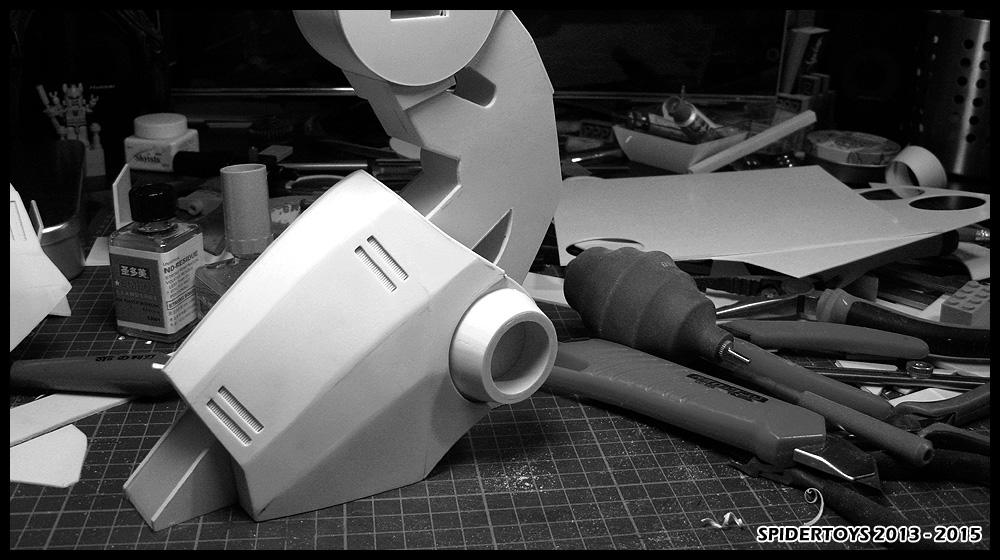

大腿根部的结构制作

大概做好的这几个部分的结构，这个弧面造型相比之前的脚面结构不知道要容易多少倍

大腿根侧面的零件结构，整个制作过程中一堆一堆重复的结构制作也真是头疼到极致了

当只做到下面这一步的时候，时间已经从本文开始的2013年上半年跨越到了2014年9月，当然这其中还有一些别的部分结构制作，我也将分部分整理并发布相关内容；

这一期连载就先到这里，下周继续
